系统概述
YT1800型分布式光纤测温系统，是一款连续分布式光纤温度传感系统，它利用光时域反射（OTDR）技术和拉曼（Raman）散射效应测量沿光纤分布的温度变化。该系统中光纤既是传输介质，又是传感器，激光脉冲沿光纤向前传输，激光与光纤介质相互作用，产生极为微弱的背向拉曼散射光（温度敏感的anti-stokes光和温度不敏感的stokes光），经波分复用器分离后由高灵敏光电监测主机所探测，再经高速信号采集和微弱信号处理，得到背向散射信号光的光强比值和返回时间，从而实时获得温度分布信息。

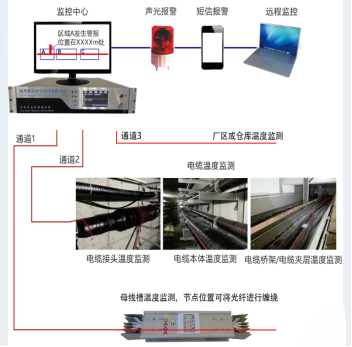

系统组成
YT1800型分布式光纤测温系统由测温主机部分（信号处理单元）、感温光缆部分（敏感部件）和上位机软件等组成。分布式光纤可用一根光纤连续监测多个物体温度，并且可根据用户需求进行联动，如：声光报警器、摄像头、消防火灾监测终端等。

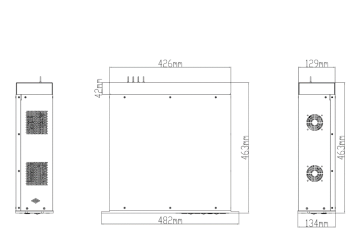

测温主机外形尺寸图
3 、主机技术参数
|
序号 |
技术参数 |
技术指标 |
备注 |
|
1 |
测量通道 |
4通道 |
\ |
|
2 |
测量距离 |
2.5km/通道 |
监测主机最大可接10km光纤 |
|
3 |
单通道最长测量距离 |
10km/通道 |
监测主机最大可接10km光纤 |
|
4 |
测量时间 |
1.5s/通道 |
2.5Km/通道 |
|
5 |
探测单元长度 |
3m |
\ |
|
6 |
取样间隔 |
0.4m |
\ |
|
7 |
定位精度 |
3m |
\ |
|
8 |
定温动作温度 |
60℃、70℃、85℃ |
\ |
|
9 |
主机寿命 |
10年 |
\ |
|
10 |
传感光纤 |
铠装结构 |
\ |
|
11 |
光纤直径 |
3.0mm |
\ |
|
12 |
光纤接口 |
FC/APC |
\ |
|
13 |
操作系统 |
Windows |
\ |
|
14 |
通信接口 |
LAN\USB\RS232\RS485 |
\ |
|
15 |
工作温度 |
信号处理单元：（-10~50）℃ 敏感元件：（-40~50）℃ |
\ |
|
16 |
存储温度 |
（-40~85）℃ |
\ |
|
17 |
工作湿度 |
（0~95％）R.H.无凝露 |
\ |
|
18 |
防护性能 |
IP20 |
\ |
|
19 |
工作电源 |
DC 24V |
\ |
|
20 |
电源过流保护 |
5A |
\ |
|
21 |
监测主机工作电流 |
2.5A |
\ |
